Proceso de producción de bloques de hormigón: etapas y maquinaria

Etapas, maquinaria y variables clave

Cada bloque vibrocomprimido que sale de una planta es el resultado de una secuencia donde la maquinaria, las materias primas y los parámetros de proceso se cruzan en ventanas de tiempo muy estrechas.

Un error de dos puntos en la humedad del árido puede generar variación dimensional fuera de norma. Un ciclo de vibración medio segundo más corto de lo necesario puede comprometer la resistencia a compresión de toda una jornada de producción.

El proceso de producción de bloques de hormigón se divide en cinco etapas diferenciadas: dosificación y amasado, vibrocompactación, manejo de producto fresco, curado y paletizado. Cada una depende de equipos específicos y de variables que el director técnico necesita controlar con datos, no con intuición.

Lo que sigue es el recorrido completo de la línea de producción de bloques de hormigón, desde la tolva de áridos hasta el palet terminado, con foco en lo que hace cada máquina y por qué cada parámetro importa.

Dosificación y amasado: el primer punto donde se gana o se pierde calidad

La calidad de un bloque se define antes de que la mezcla llegue a la prensa. La dosificación hormigón seco bloques trabaja con mezclas de consistencia tierra húmeda, muy distintas a un hormigón convencional de obra. Las proporciones típicas oscilan entre 6:1 y 8:1 de árido/cemento en peso, con un contenido de agua que rara vez supera el 7-8 % sobre el peso total de la mezcla.

En ese margen tan estrecho, cualquier desviación se traduce en problemas aguas abajo: bloques que se deforman al desmoldar, superficies con poros abiertos o resistencias que no alcanzan la especificación.

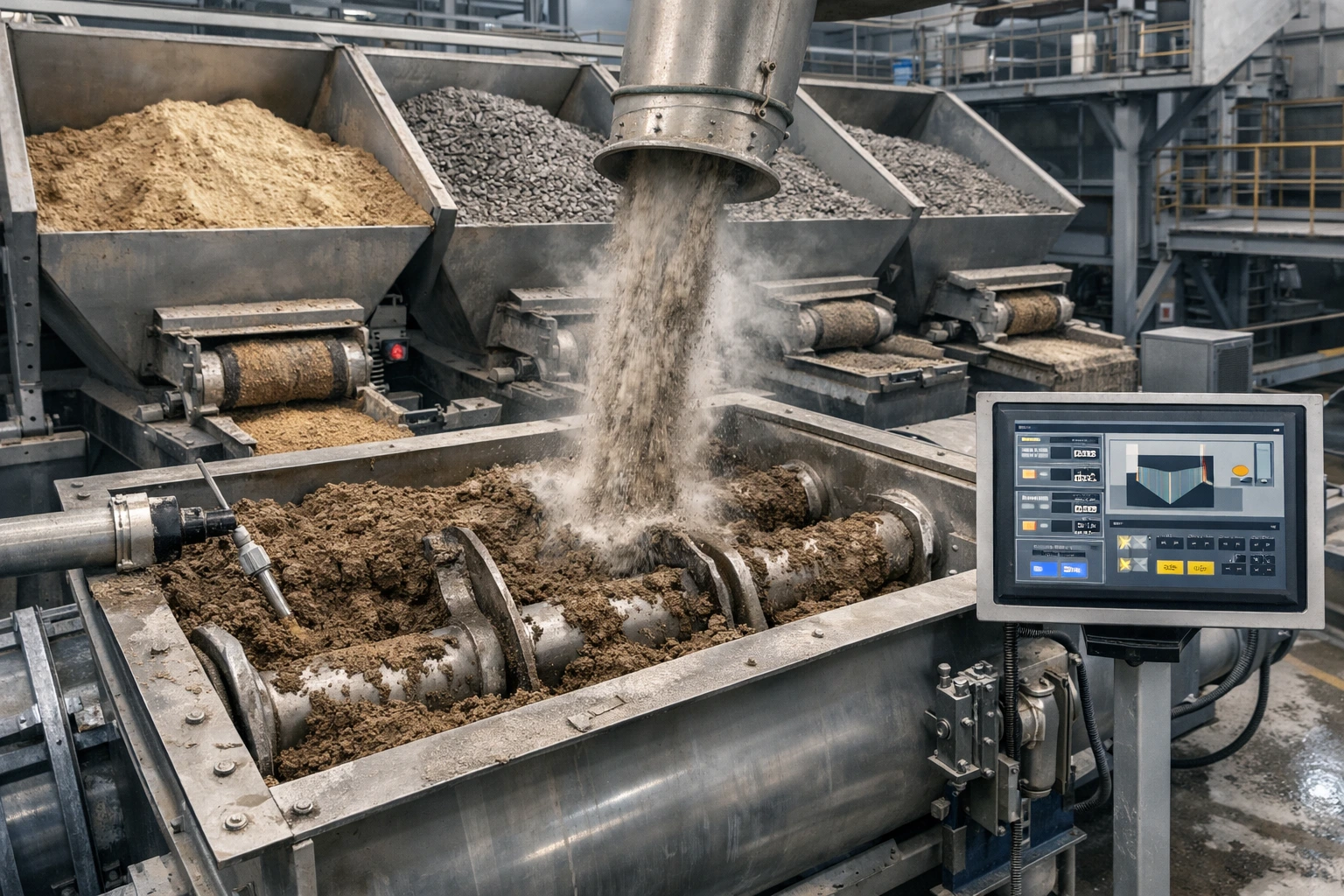

El sistema de dosificación en una planta de bloques de hormigón moderna usa tolvas con células de carga para cada árido (arena, gravilla, garbancillo) y dosificadores de tornillo o pesadoras para el cemento.

La precisión de pesado es crítica: tolerancias de ±1 % en cemento y ±2 % en áridos son estándar en equipos bien calibrados. La descarga se hace en la amasadora, que puede ser de eje horizontal, doble eje o planetaria, con tiempos de mezcla de entre 60 y 120 segundos según el diseño.

Relación agua/cemento en mezcla semiseca

La relación agua/cemento en mezclas para vibrocompresión se sitúa entre 0,30 y 0,40, valores muy por debajo de los habituales en hormigón plástico. El agua cumple dos funciones: activar la hidratación del cemento y proporcionar la cohesión mínima para que la mezcla se compacte sin desmoronarse en el desmoldeo. Si sobra agua, el bloque se deforma bajo su propio peso al salir del molde. Si falta, la compactación resulta insuficiente y aparecen coqueras internas que reducen resistencia y durabilidad.

El operador experimentado a menudo calibra "a ojo" la humedad de la mezcla apretando un puñado: si mantiene la forma sin que los dedos se mojen, está en rango. Pero depender de ese criterio manual genera variabilidad entre turnos y operarios. Las plantas que buscan consistencia migran hacia control automático, y ahí entran los sensores.

Sensores de humedad y control de receta en tiempo real

Los sensores de microondas instalados en la amasadora miden la humedad del árido en cada ciclo con precisión de ±0,3 %. El sistema de control corrige el agua de amasado de forma automática, compensando las variaciones de humedad que el árido trae del acopio (que pueden oscilar entre el 2 % y el 8 % según la lluvia, el riego o la procedencia del material).

Un control de receta bien configurado registra cada amasada: pesos reales, tiempo de mezcla, humedad medida y agua añadida. Esa trazabilidad permite correlacionar problemas de calidad con lotes concretos y tomar decisiones basadas en datos reales, no en suposiciones. Es la misma lógica que aplica el control estadístico de proceso (SPC) a la producción de bloques: medir, registrar, corregir.

La vibroprensa: compactación, vibración y tiempo de ciclo

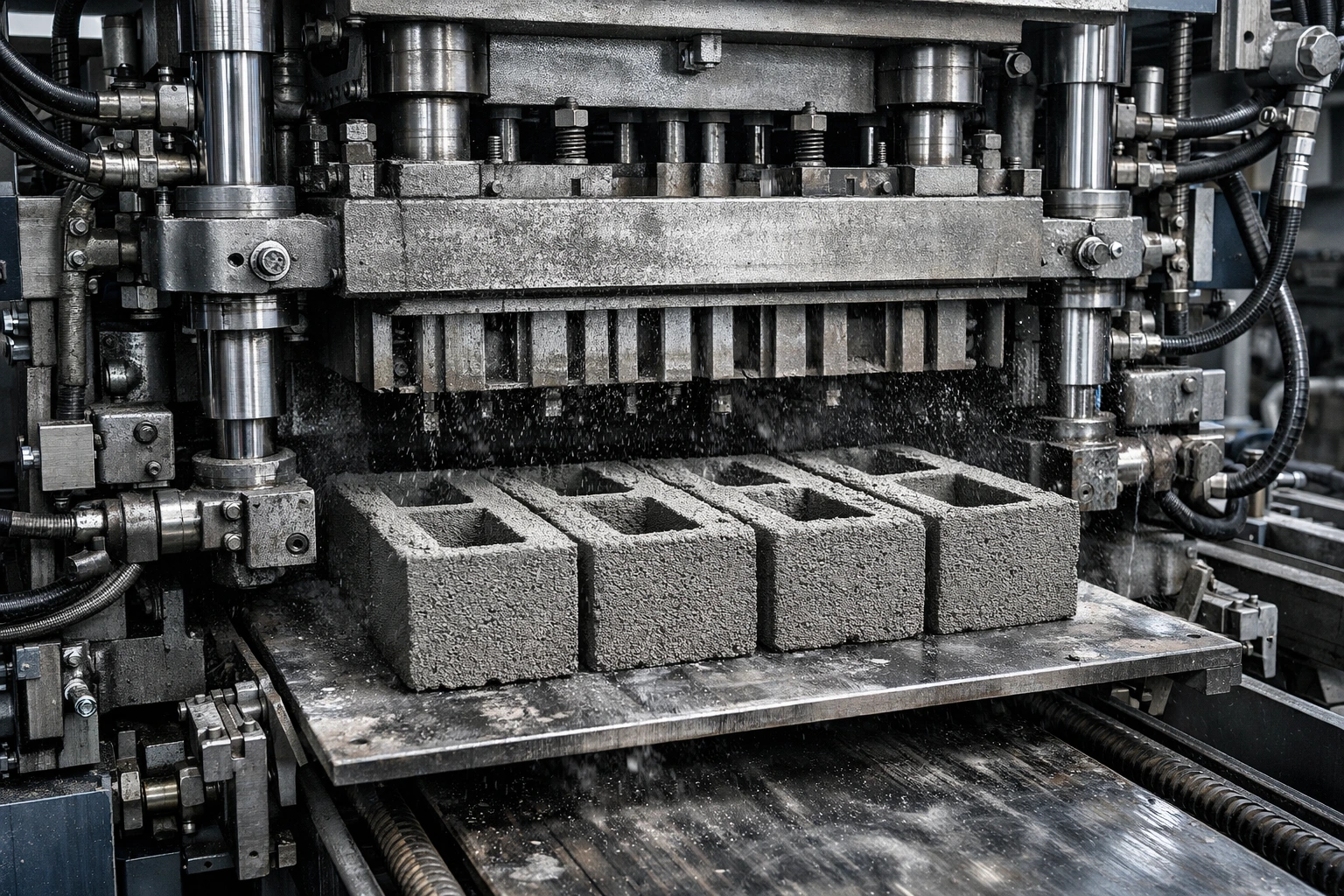

La vibroprensa para bloques de hormigón es el corazón de la línea. Su función parece sencilla: llenar un molde con mezcla, vibrar y compactar para dar forma al bloque, y desmoldar sobre una plancha. Pero la realidad es que el ciclo de prensado concentra más variables críticas por segundo que cualquier otra etapa del proceso.

Un ciclo completo de vibrocompactación dura entre 6 y 15 segundos, según el tipo de bloque y la capacidad de la prensa.

En ese intervalo se producen tres fases: alimentación del molde (el cajón alimentador llena las cavidades), vibración con presión (los vibradores compactan la mezcla mientras el tampón baja ejerciendo fuerza) y desmoldeo (el tampón sube y el molde se eleva, dejando los bloques sobre la plancha de producción). Cada fase tiene tolerancias ajustadas.

Parámetros críticos de vibración y presión

La vibración se define por frecuencia (entre 3.000 y 6.000 rpm según el fabricante y el producto), amplitud (de 0,5 a 1,5 mm) y fuerza centrífuga resultante. Una frecuencia alta con amplitud baja produce bloques con buena superficie pero potencial falta de compactación interior. Una amplitud alta con frecuencia baja compacta bien el núcleo pero puede generar segregación y superficies rugosas. El balance depende del tipo de mezcla, del molde y del producto objetivo.

La presión del tampón se suma a la vibración para densificar la mezcla. Prensas hidráulicas de gama alta permiten regular presión y velocidad de bajada de forma independiente, lo que da flexibilidad para producir desde bloques huecos de 20 cm hasta adoquines macizos con la misma máquina. El director técnico que domina la combinación vibración-presión-tiempo reduce rechazos y mejora el OEE de la línea.

El papel del molde en la precisión dimensional

El molde define la geometría del bloque: dimensiones exteriores, espesor de paredes, forma de los huecos. Un molde fabricado con acero de alta resistencia y tratamientos de nitrurado puede producir entre 500.000 y 1.000.000 de bloques antes de superar las tolerancias dimensionales admisibles. El desgaste del molde es progresivo y medible, y por eso conviene llevar un registro de golpes acumulados.

El cambio de molde para pasar de un producto a otro (por ejemplo, de bloque de 20 cm a bloque de 15 cm) es una de las paradas programadas más habituales en una planta. Aplicar técnicas como SMED al cambio de moldes reduce el tiempo de parada y aumenta la disponibilidad de la prensa, que es el cuello de botella natural de toda la línea.

Salida de prensa y manejo de producto fresco

El bloque recién desmoldado tiene resistencia mecánica mínima. La mezcla compactada mantiene su forma gracias a la cohesión residual y al confinamiento, pero un golpe, una aceleración brusca en el transporte o una irregularidad en la plancha pueden provocar fisuras, roturas de aristas o deformaciones que convierten piezas válidas en rechazo.

El sistema de transporte entre la prensa y la cámara de curado (finger car, transbordador, elevador) debe mover las planchas con bloques frescos de forma suave y a velocidad controlada. Los equipos bien diseñados trabajan con aceleraciones y deceleraciones progresivas, guías de centrado y sensores de posición que evitan impactos.

La distancia entre la prensa y el elevador de entrada al curado debe ser la mínima posible para reducir el tiempo de exposición del producto fresco a corrientes de aire o cambios de temperatura que provoquen desecación superficial prematura.

Este tramo de la línea parece menor, pero las plantas que descuidan el manejo de producto fresco generan entre un 2 % y un 5 % de rechazo adicional sin que la causa quede registrada en ningún informe de calidad. Revisar el estado de las planchas de producción (planitud, limpieza, desgaste) es parte del mantenimiento que marca la diferencia entre una planta que funciona y una que pierde margen.

Curado: temperatura, humedad y tiempo de permanencia

El curado bloques vibrocomprimidos es la etapa que transforma una pieza frágil en un bloque con resistencia estructural. El proceso de hidratación del cemento necesita condiciones específicas de temperatura y humedad para desarrollar resistencia de forma predecible. Sin control de curado, los resultados dependen del clima exterior: en verano la planta produce bloques distintos a los de invierno, y esa variabilidad genera reclamaciones.

Las cámaras de curado industriales mantienen una humedad relativa superior al 90 % y temperaturas de entre 40 °C y 60 °C durante 8 a 24 horas, según la resistencia objetivo y el tipo de cemento.

El calor acelera la reacción de hidratación: cada 10 °C de incremento sobre la temperatura ambiente puede duplicar la velocidad de ganancia de resistencia en las primeras horas. Pero un curado demasiado agresivo (temperaturas por encima de 70 °C o gradientes térmicos bruscos) genera microfisuración interna que compromete la durabilidad a largo plazo.

La inversión en cámaras de curado se justifica por dos vías: la consistencia de calidad (bloques uniformes independientes de la estación) y la rotación de planchas (curado más rápido significa que las planchas vuelven antes a la prensa, aumentando la producción diaria sin añadir más planchas al circuito).

Para profundizar en las especificaciones que deben cumplir los bloques tras el curado, la referencia técnica de la industria es la norma ASTM C90 recogida por la Concrete Masonry & Hardscapes Association (CMHA), que define requisitos de resistencia, absorción y contracción lineal.

Paletizado y salida de línea

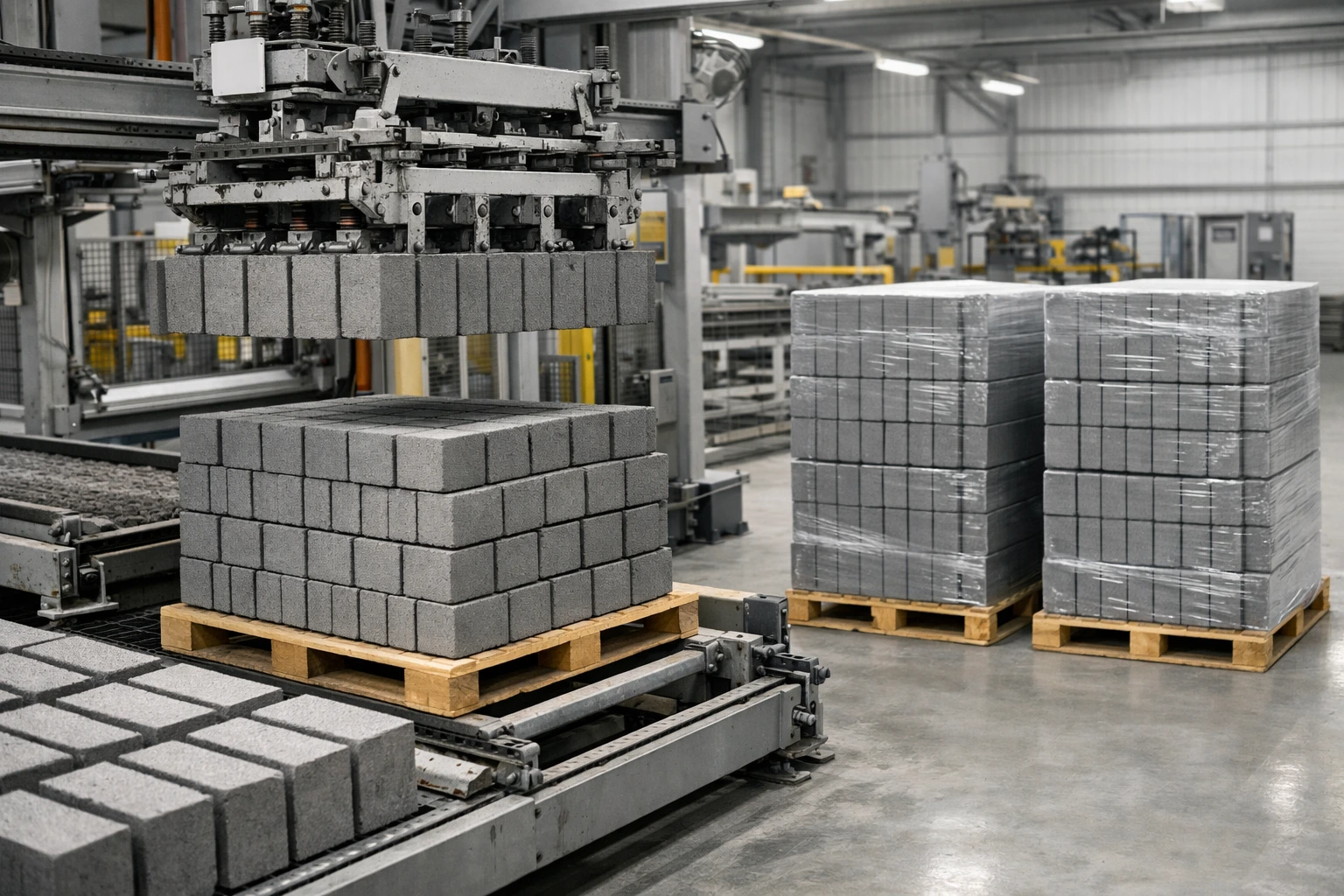

El paletizado automático bloques hormigón cierra el ciclo de producción. Una vez curados, los bloques salen de la cámara, se desapilan de las planchas de producción y se agrupan en capas sobre palets de madera o PVC. Los equipos de paletizado modernos trabajan con pinzas hidráulicas o neumáticas que sujetan filas completas de bloques, los giran si el patrón lo requiere (trabado cruzado para estabilidad del palet) y los depositan sin impacto.

Un paletizador bien integrado con la línea produce entre 3 y 6 capas por minuto, dependiendo del formato del bloque y del patrón de paletizado. El flejado o retractilado posterior prepara el palet para almacenamiento exterior y transporte.

Las plantas que automatizan esta etapa eliminan la manipulación manual de bloques de entre 10 y 25 kg por pieza, reducen lesiones de espalda en el personal y ganan velocidad de evacuación, lo que evita que el paletizado se convierta en un freno para la prensa.

La plancha de producción, una vez libre de bloques, vuelve a la prensa para iniciar un nuevo ciclo. El circuito completo de planchas (prensa → curado → desapilado → retorno) marca el ritmo real de producción de la planta, por encima de la velocidad teórica de la prensa.

Cuellos de botella habituales en la línea y cómo medirlos

Cómo se fabrican los bloques de hormigón de forma eficiente no depende solo de tener buena maquinaria. Depende de que ningún punto de la línea frene al resto. Los cuellos de botella más frecuentes en una planta de bloques son:

• Amasado lento o inconsistente: si la amasadora tarda más que el ciclo de prensa, la vibroprensa espera vacía. El indicador clave es el porcentaje de ciclos en los que el cajón alimentador recibe mezcla a tiempo.

• Ciclo de prensa limitado por el molde: moldes con muchas cavidades o geometrías complejas alargan el tiempo de llenado y vibración. Registrar el tiempo real por ciclo y comparar con el teórico del fabricante muestra la desviación.

• Curado como limitante de planchas: si la cámara no tiene capacidad suficiente o el ciclo de curado es largo, las planchas no rotan lo bastante rápido y la prensa se detiene por falta de planchas vacías. El ratio planchas en circulación / planchas necesarias por hora de prensa revela si el cuello de botella está aquí.

• Paletizado manual o semiautomático: en plantas con paletizado manual, la velocidad de evacuación baja a la mitad y la prensa acumula planchas llenas sin salida.

Medir el OEE (disponibilidad × rendimiento × calidad) de la línea completa, no solo de la prensa, da visibilidad sobre dónde se pierde producción. Y una vez identificado el cuello de botella, la decisión de invertir en un equipo concreto tiene datos que la respaldan.
